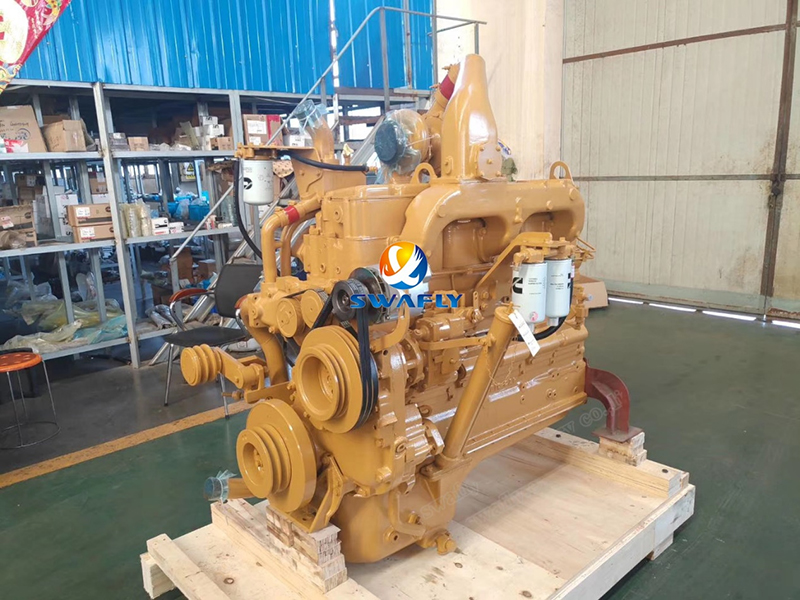

En praktisk guide til montering af Cummins NT855-motoren

DeCummins NT855 motorhar fået sit ry for pålidelighed og ydeevne gennem præcisionsteknik og omhyggelig montering. At få monteringsprocessen rigtigt er det, der bringer denne powerhorse til live. Lad os gennemgå de vigtigste trin, der forvandler præcist bearbejdede komponenter til en fuldt funktionel motor.

Opbygning af fundamentet: Cylinderbloksamling

Tænk på cylinderblokken som motorens rygrad. Hver anden komponent er afhængig af dens strukturelle integritet.

· Indledende inspektion: Før noget andet skal du omhyggeligt kontrollere alle oliepassager for rene. Eventuelt efterladt affald kan forårsage alvorlig skade senere. Kontroller også, at alle kernestik sidder korrekt.

·Installation af stik: Forskellige størrelser rørpropper kræver specifikke drejningsmomentværdier:

· Nøglepunkt: Brug aldrig teflontape på propper, der går ind i hoved- eller hjælpeoliegallerier - brug tætningsmiddel i stedet. Til koppropper påføres en generøs mængde Loctite tætningsmiddel.

Sagens hjerte: krumtapaksel og hovedlejer

Det er her præcision bliver afgørende. Krumtapakslen omdanner stempelbevægelsen til rotationskraft, og dens lejer skal være perfekte.

· Forberedelse: Renlighed er ikke til forhandling. Tør hovedlejeboringerne grundigt af, og sørg for, at boltene er rene og tørre. Husk: øvre skaller har oliehuller, nedre skaller har ikke. N-seriens motorer bruger tre forskellige lejetyper på tværs af de syv positioner.

·Monteringsproces:Smør de øvre lejeskaller let før montering. Når du håndterer det 7. hovedleje, skal du ikke glemme lokaliseringsringen. Installer trykskiver med den rillede side mod krumtapakslen. Påfør ren olie på tappene og nedre skaller, og placer derefter forsigtigt lejehætterne i overensstemmelse med deres nummererede placeringer.

· Momentsekvens:Følg denne flertrinsproces:

1. Spænd til 85 ft.lb (115 N.m)

2. Gå frem til 250-260 ft.lb (339-352,5 N.m)

3. Løsn helt for at aflaste spændingerne

4. Efterspænd til 85 ft.lb (115 N.m)

5. Endeligt drejningsmoment: 250-260 ft.lb (339-352,5 N.m)

· Klareringstjek: Ny krumtapaksels endespil skal måle 0,007-0,018 tommer (0,18-0,48 mm). For brugte krumtapaksler må du ikke overstige 0,022 tommer (0,56 mm).

Forsegling af kamrene: Installation af cylinderforing

Korrekt foringsinstallation sikrer kompressionsintegritet og køleeffektivitet.

· Inspektion:Tjek for skarpe kanter i foringsboringer, der kan beskadige O-ringene. Overflader skal være rene og oliefri.

· Seglplacering:Installer den rektangulære ring i den øverste rille (affaset nedad), den sorte O-ring i midten og den røde O-ring i den nederste rille. Vigtigt: Smør kun O-ringe lige før installation, og fuldfør samlingen inden for 15 minutter efter oliering.

· Kritiske målinger:Efter påføring af fugemasse har du 5 minutter til at installere liners. Kontroller foringens fremspring (0,003-0,006 tommer) og udboringens urundhed (maks. 0,003 tommer i stemplets bevægelsesområde).

Kraftkonvertering: Stempel- og stangsamling

Det er her lineær bevægelse bliver til rotation - essensen af ​​motordrift.

· Ring installation:"TOP"-mærker vender opad. Installer olieringen først, og pas på ikke at overstrække ringene. Forskyd alle ringmellemrum korrekt.

· Stempel-stang ægteskab: Opvarm stemplerne til 210°C (98,9°F) i 15 minutter til stiftinstallation. Tving aldrig stifter med en hammer - hvis stemplet afkøles til under 70°C (21°F), skal du genstarte opvarmningsprocessen.

· Installationstips:Juster lejetappene korrekt, og sørg for, at oliehullerne passer. Smør alt rigeligt inden installation. Brug en ringkompressor og styrestænger forsigtigt på krumtapakslen.

· Stangboltsmoment:

1. 70-75 in.lb (95-102 N.m)

2. 140-150 in.lb (190-203 N.m)

3. Løsn helt

4. 70-75 in.lb (95-102 N.m)

5. Finale: 140-150 in.lb (190-203 N.m)

Ventiltiming: Knastakselinstallation

Præcision her bestemmer, hvor godt motoren ånder.

· Inspektion:Kontroller både knastaksel og bøsninger for slitage eller skader.

· Nøglejustering:Excentriske nøgler er motorspecifikke – bland dem ikke sammen. Monter trykpladen med olierillen mod gearet.

· Tidsmærker:Juster "0"-mærkerne på knastaksel og krumtapakselgear perfekt.

· Klareringer:N-motorer bruger shims til justering af slutspil; K-motorer har forudindstillede trykplader.

Understøttende systemer: Færdiggørelse af samlingen

De resterende komponenter samler alt til en komplet motor:

· Gearhus:Tjek bøsninger og tætninger. Tilspænd 24 bolte til 45-55 ft.lb (61-74 N.m)

· Bageste tætning:Undgå at smøre selve pakningen. Spænd 8 bolte til 30-35 ft.lb (41-47 N.m)

· Oliebeholder:36 bolte i alt med forskellige gevindtyper. Moment: 35-40 ft.lb (47-54 N.m)

· Vandpumpe:6 bolte (2 lange, 4 korte) ved 30-35 ft.lb (41-47 N.m)

· Oliepumpe:Smør O-ringen før installation. 5 bolte ved 35-45 ft.lb (47-61 N.m)

Endelig integration: Hovedkomponenter

· Tilbehørsdrev:Kalibrer PT-pumpen på forhånd. Forskyd geartiming for at forhindre luftkonkurrence mellem kompressor og motor.

· Vibrationsdæmper:Tjek for lækager ved at opvarme til 75°C. Krydsspænd seks 7/8-tommer bolte til 175-205 ft.lb (190-217 N.m)

· Cylinderhoveder:Tryktest før installation. Følg drejningsmomentsekvensen i tre trin:

1. 27-34 Nm (20-25 ft.lb)

2. 80-100 ft.lb (108-136 N.m)

3. Finale: 265-305 ft.lb (359-413,5 N.m)

Finjustering: Injection Timing

Korrekt timing sikrer effektiv forbrænding:

· Opsæt måleskiver på stempel og indsprøjtningsstødstænger

· Følg flertrinsrotationsproceduren for at tage højde for gearets slør

· Endelig verifikation hos BDC bekræfter korrekt timing

· Husk: N-motorer bruger shims til timingjustering, mens K-seriens motorer bruger forskellige excentriske nøgler

At få hvert af disse trin rigtigt - med rene komponenter, korrekt smøring, korrekte drejningsmomenter og præcise justeringer - er det, der får en NT855 til at leve op til sit legendariske ry for holdbarhed og ydeevne.
